S小魚仔S Windows Server 2012 R2 Highly Available iSCSI Target

建置「Highly Available iSCSI Target」，可以參考下面「架構圖」，Server 需要新增「容錯移轉叢集管理員」，產生「Cluster IP」和「FQDN」。

1. 建立「AD」帳戶、權限「配置」
PS
建立「Domain\Account」隸屬於「Domain\Domain Users」、「Domain\Administrators」群組


1.1「Node-1」、「Node-2」
PS

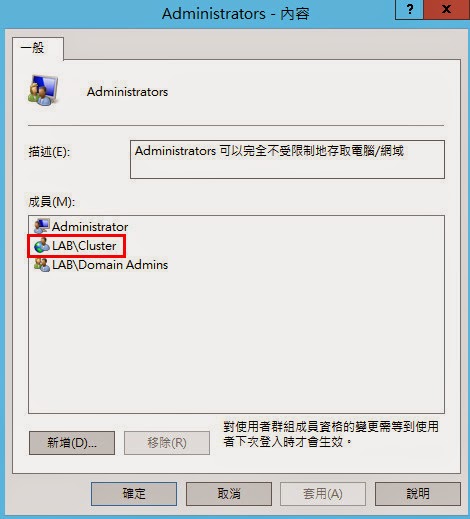

「Domain\Account」加入「本機」內「Administrators」群組



2.「iSCSI」建置「Lun」
 「S小魚仔S」-「Windows Server 2012 iSCSI Server」


3. 「Node-1」、「Node-2」連接「iSCSI-Lun」

設定「Node-1」

開啟「iSCSI 啟動器」連接「iSCSI」Lun

開啟「電腦管理」=>「磁碟管理」=> 格式化「硬碟」(iSCSI Lun)

後面過程，就不多詳述，幾乎都「下一步」到底.....

完成以後，就會看到「iSCSI-LUN」

「Node-2」設定

PS 「Node-1」、「Node-2」磁碟機「代號」記得「保持一致性」

4.「Node-1」、「Node-2」
 新增「伺服器角色」=>「iSCSI」服務 (iSCSI 目標伺服器)

5.「Node-1」、「Node-2」
新增「功能」=>「叢集」服務 (容錯移轉叢集)

6. 建置「叢集」環境「加入」節點「Node-1」、「Node-2」
PS
「Domain Controller」無法加入「叢集」節點。

「Node-1」或「Node-2」選擇「一臺」操作即可，因為會即時「同步」

使用「Win」鍵，找到「系統管理工具」

點選「容錯移轉叢集管理員」

建立「叢集」

加入「Node-1」、「Node-2」兩臺「主機」

因為「時間」關係，不對「叢集環境」進行「檢測」

建立「叢集」名稱 和 「IP」

確認「建立」清單

建立「叢集」中..

建置「完畢」，檢查「DNS」同時會發生「產生」 一筆「紀錄」

這時候悲劇..發生了，「Server 2012 R2」太聰明了，竟然自動把「iSCSI-LUN (20G)」加入「仲裁磁碟」，萬萬沒想到...
PS
如果您有建立多組「iSCSI-LUN」那麼最小「磁碟」將會自動變成「仲裁磁碟」

再次修改架構圖......如下

完成「iSCSI-LUN」40G 配置，「Node-1」、「Node-2」加入「iSCSI-LUN」

「容錯移轉叢集管理員」加入「磁碟」

7. 配置「iSCSI 」叢集(Cluster)  IP、賦予「磁碟」代號

點選「設定角色」

選擇「iSCSI 目標伺服器」

建置「iSCSI Cluster」名稱 和「IP」

選擇「40G」( iSCSI Lun)

檢查「配置」，確定「無誤」點選「下一步」

建置「iSCSI Cluster」完成

檢查「iSCSI-叢集」

測試「iSCSI-叢集」Failover

將檔案「放置」到「iSCSI-Cluster」(192.168.8.17)

將「Node-2」進行關機，發現自動移轉「節點」到「Node-1」

再次瀏覽「iSCSI-Cluster」(192.168.8.17)，發現檔案存在，完成嚕。
終於完成了....冏 ~_~"

參考資料

「技術資源回收場」-「Windows Server Virtual Labs系列–Configuring a Highly Available iSCSI Target」
