S小魚仔S Vmware Horizon View 5.x (虛擬化桌面) 佈署 Host - RDP (三)

VMware View 可以整合及管理「Microsoft Termainal Services」,但是必須注意此時將使用「Remote Desktop Protocol」通訊協定,因為「Windows Terminal Server」並不支援「PCoIP (PC over IP)」通訊協定。



透過上面的架構圖,可以很清楚瞭解,需要一臺「AD」、「View Standard Server」、「Windows RDP 遠端伺服器」。

Client PC 需要安裝「VMware Horizon View ClientTool,連線「View Standard Server」,透過「AD」進行「帳號」、「DNS」解析,進入「Windows RDP 遠端伺服器」。

1.「Windows RDP 遠端伺服器」(Client.view.com)
新增「遠端桌面」,安裝「VMware Horizon View Agent」。
PS
使用「RDP」需要注意「Windows Terminal Server」購買授權,不然會有使用天數限制。

角色」=>「新增角色

啟用「遠端桌面服務」

瀏覽一下「說明

新增「遠端桌面工作階段主機

瀏覽一下「說明

設定「驗證層級」方法

如果您有購買「RDP」授權,可以在此進行「註冊」,不然就乖乖試用「120」Day

直接點選「下一步」,文字說明,自己看嚕

若有需要可以「啟用」,額外功能,如「音訊」、「Windows Aero」..等

檢查一下「設定清單」項目,若無誤 點選「下一步

重新開機

啟用完畢「遠端桌面服務」,接下來進行安裝「VMware Horizon View Agent

接受合約..不然怎麼繼續...

採用「預設值」安裝,點選「下一步」

1. 伺服器 位置 指向「View Standard Server」IP
2. 輸入「View Standard Server」管理者 帳號、密碼
PS
如果您不知道「指定管理認證」要輸入什麼,請看下一張圖

指定管理認證,就是輸入「View Standard Server」Web Console,授予 管理員 權限 帳戶

點選「安裝

安裝完成

重新啟動電腦,目前為止「Windows RDP 遠端伺服器」安裝完畢


2. 「View Standard Server」(View-Server.view.com),設定「Desktop Pool」(桌面資源) 並 授予「權限」。

登入「View Standard Server」Web Console

在「註冊的桌面來源」會找到「終端機服務來源」,也就是「Windows RPD Server

設定「Desktop Pool」(桌面資源)

選擇「終端機服務集區」

輸入「顯示ID」(桌面資源) 名稱

採用「預設值」,點選「下一步

選擇「終端機伺服器

別急著「下一步」,勾選「此精靈完成後賦予使用者權限

選擇「新增

選擇「網域\帳號」 ,賦予「網域\帳號」使用「Desktop Pool」(桌面資源)

點選「確定」

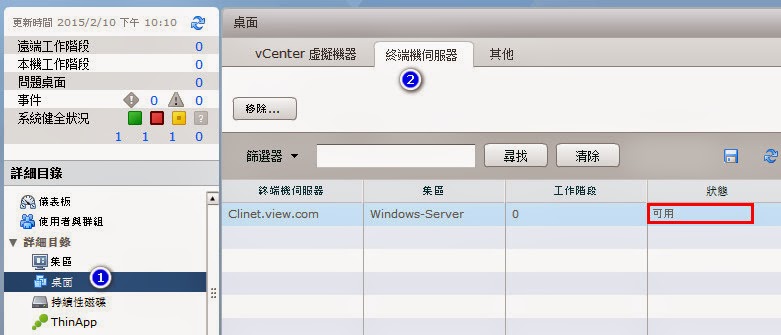

完成上述設定,「桌面」=>「終端機伺服器」,狀態欄位顯示「可用」,表示「Desktop Pool」(桌面資源),設定完成。


3. Client 端 PC (Win-7.view.com),需要安裝「VMware Horizon View Client」工具。


安裝完畢「VMware Horizon View Client」,會在「桌面」發現「VMware Horizon View Client」圖示
PS.
VMware Horizon View Client 安裝很簡單,不另外截圖。



選擇「View Standard Server」IP

這時候,會顯示「憑證」不安全,這是因為「憑證」不是受信任「單位」核發, 點選「繼續」即可

使用「Desktop Pool」(桌面資源),賦予「網域\帳號」登入

選擇「Desktop Pool」(桌面資源) 名稱

成功登入「Windows RDP Server」(終端機伺服器)

2015年2月5日 星期四

S小魚仔S Vsphere Esxi 啟用 SNMP Monitoring

Vsphere Esxi」啟用「SNMP」服務發生「錯誤訊息」,這是因為預設「Esxi」主機,沒有設定「SNMP」。「/etc/vmware/snmp.xml」內容為「空值」,需要手動修改/etc/vmware/snmp.xml」才能啟動成功。



1. 修改「/etc/vmware/snmp.xml」(Esxi Host)

開始設定「SNMP」服務
<?xml version="1.0"?> <config><snmpSettings>

啟動「Snmp」服務,監控「161」Port (UDP)
<enable>true</enable> <port>161</port>

設定「群體廣播
<communities>SNMP_1</communities>

選擇「SNMP」監控「服務器
<targets>192.168.8.143</targets>

結束設定「SNMP」服務
</snmpSettings></config>

2.完成範例如下


3. VMware vSphere Client 登入「Esxi」重啟「snmpd」服務

組態」=>「安全性設定檔」=>「內容

找到「snmpd」服務,並「啟用


檢查「防火牆」設定「161 / UDP」通訊埠,必須為「啟用




完成上述步驟,ESXI SNMP 就設定 OK
